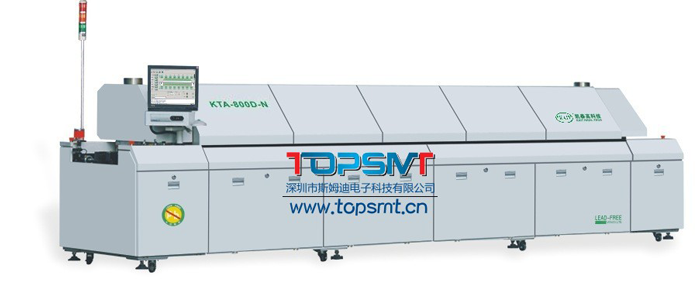

KTR-800-N高端無鉛熱風回流焊氮氣回流焊



設備型號 KTR-800-N

外形尺寸:5520X1430X1530mm

顏色:計算機灰

重量:APPROX.2400KG/

加熱區數量:上TOP8/BOTTOM 8

加熱區長度:3110mm

冷卻區數量:上3/3

整流板結構:小循環(選配微循環)

排風量要求:11 m3  /Minx2(選配微循環)

電源要求:3PHASE,380V 50/60HZ(OPTION :3 PHASE,220V 50/60HZ

總功率:67KW

啟動功率:32KW

正常功率消耗:10KW

升溫時間:20Min

溫度控制范圍:室溫,-300攝氏度

溫度控制方式:PID閉環控制+SSR驅動

溫度控制精度:正負1.5攝氏度

溫度控制精度:±1攝氏度

參數存儲:可存多種生產設置參數與狀況

異常報警:溫度異常(恒溫后超高溫或超低溫)

掉板報警:三色信號燈,黃,升溫,綠,恒溫,紅,異常,

導軌結構:整體分段式

鏈條結構:雙鏈扣防卡板式

PCB板最大寬度:400MM,最大450MM

導軌調寬范圍:50-400最大50-450MM

部品高度:PCB板上下各25MM

運輸方向:左-

PCB運輸方式:空氣爐-鏈條-網帶(氮氣爐-鏈條-但可選配網帶)

運輸導軌固定方式:前端固定,后端固定

運輸帶高度:900正負200MM

運輸速度:300-2000mm/min

潤滑油自動加注:可設定各種自動加油或手動加油

冷卻方式:強制空氣冷卻,冷水機冷卻

中央支持:可選配(如果選了中央支持,就沒有網帶配置)

雙導軌運輸:帶D”為雙導軌,前后導軌固定,中央兩條活動PCB(寬度為250X2
