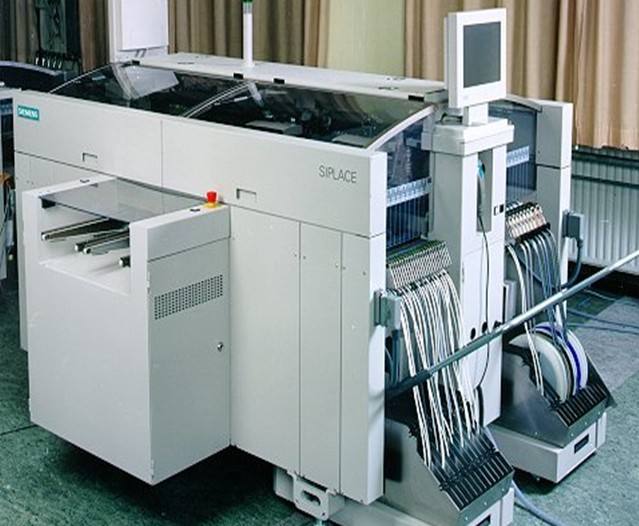

西門子貼片機DX1，siplace DX系列貼片機


西門子貼片機DX系列特點：

SIPLACE新的DX系列，繼承了SIPLACE系列平臺的眾多優點，并結合新的創新技術應用，為客戶提供一體化只能解決方案。
◆ DX系列實現了極高的加工能力的同時，提供了更好的性價比和性能空間比。
◆ 新技術的應用實現高的貼裝品質
線性馬達技術在DX設備上的普遍應用，全閉環控制系統，智能的X供料器技術，以及基于01005規?；瘧?yīng)用的貼裝頭設計等，保證了SIPLACE DX系列在長期精度和各項技術指標上均處于行業的領先地位，實現了行業高的生產品質。
◆ 智能的上料、生產和換線解決方案
不只是先進的設備讓客戶收益，同時配合SIPLACE 軟件方面的革新，讓客戶輕松實現智能化的上料、生產和換線流程。例如，DX系列提供了更多的供料器料位，其獨特的Split table虛擬料臺車技術，可以幫客戶輕松實現多產品的共線生產和物料管理，將設備的使用效率達到高。
◆ 快速的新產品導入功能
不但可以在編程機上進行虛擬生產和離線確認，還可以在機臺上進行元件拾取、貼裝位置學習，配合業界先進的數字視覺識別系統以及更加簡便的生產操作，實現了快的新產品導入。



基本參數：
貼裝頭 CP20貼裝頭 CP12貼裝頭 TH貼裝頭
元件范圍 01005～6×6mm 0201～18.7×18.7mm 0201～200×125mm
元件高度 4 mm 6 mm 25 mm
貼裝精度 ±41μm, ±0.5°@3σ ±41μm, ±0.5°@3σ ±22μm, ±0.05°@3σ
型號 DX4 DX2 DX1
適用貼裝頭 CP20 CP20、CP12、TH CP20、CP12、TH
理論速度 135,500 CPH 65,500 CPH 33,300 CPH
IPC速度 90,500 CPH 38,000 CPH 22,500 CPH
PCB（長X寬）mm 50×50～550×560 50×50～610×560
PCB（厚度）mm 0.3～4.5（其它可按需提供）
8mm供料位 148 120
供電 三相220/208/230/380/400/415VAC±5%。50/60Hz
供氣 5.0bar(0.5MPa)-10bar(1.0MPa)
機器尺寸（長X寬）mm 1900×2734 1500×2854 1500×2854

機器重量 346Okg 2532kg 2482kg
