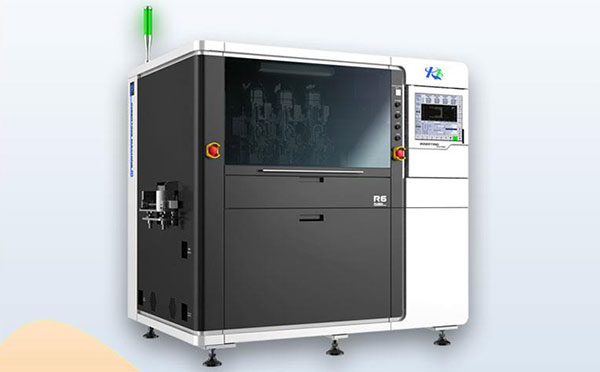

銳鉑免焊插針機 R6


銳鉑免焊插針機 R6設備用于將卷裝的連帶金屬 Pin針自動裁切成單個針,通過插件頭精準的插入到PCB,承載 PCB的平臺采用X軸Y軸再加旋轉機構組成。大理石研磨平臺及主體框架、伺服控制系統、凸輪傳動機構,穩定高效以及高精度。擁有完善的檢測及監測功能,操作方便簡潔。

銳鉑免焊插針機 R6產品特點:

大理石一體化設計,確保設備框架的垂直度、平面度及平行度和稍度

XY軸采用伺服電機,穩定高效

凸輪結構,實現高產能高重復精度生產

選配壓力傳感器配置,實現壓力實時監控輸出壓力曲線實施高品質

生產多角度DD馬達配置,實現0.01度逆增,輸出最大的柔性生產能力

配備二維碼識別功能,可直接對接MES系統


銳鉑免焊插針機 R6產品參數:

PCB尺寸/PCB dimension:max:330*245mm

PCB傳送方向/PCB transmission direction:L-R; R-L

PCB支撐方式/PCB support mode:底模/Bottom mold

平臺速度/Platform speed:70m/min

插件方向/Pin direction:360度任意角度/360°freerotation

插件速度/Pin speed:140-220PCS/min

通訊方式/Communication mode:RS485/RS232

PCB板安裝時間/PCBinstalaltion time:4S

來料方式/Material feeding way:卷料/Rolling

插裝頭數量/Numberofinsertion head:1-3個/1-3

孔位校正方式/Correction way of hole position:CCD高清工業相機視覺系統/CCDhigh-definitionindustrialcamera vision system

控制系統/Controlsystem:工業電腦+顯示屏Windows系統/Industrlal computer+dlsplay screen Windows system

設備尺寸/Dimension of device:L2300*W1400*H1700(mm)

幣復精度/Repetition accuracy:+0.01mm

設備框架材質/Material ofdevice frame:大理石/Marble

重量/Weight:約1700KG/About 1700 kg

氣壓/Atmospheric pressure:0.5-0.7MPa

設備功率/Powerof device:1500W

電源/Power source:AC220V 60HZ

使用溫度/Operatingtemperature:5-40度/5-40*C

使用濕度/Operating humidity:10-90%RH

環境要求/Environment requirement:無腐蝕氣體/Non-corrosive gas
