IGBT模塊專用插針機(分體針) R9

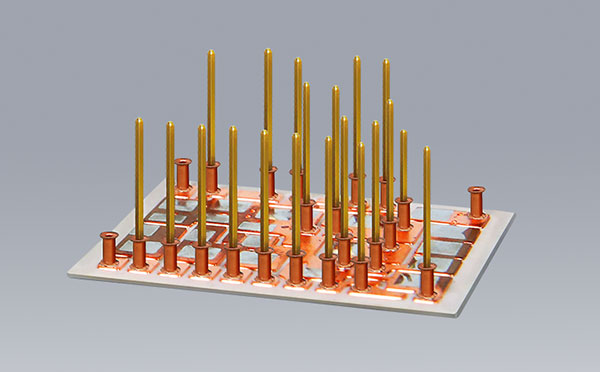

本設備用于將金屬卷裝連帶針形端子,自動切斷成單個針,通過伺服系統帶動凸輪傳動機構自動準確高效地插入DBC上,插針過程中,先進行相機位置校正,實時監控插入狀態,包括插入力、插入位置等等。系統可靠,監控、編程、診斷、操作功能完善,實現智能化生產。


適用DBC尺寸:定制/Customization

生產節拍:0.5S/件(Pcs)

插入角度:360度任意旋轉/Freerotation for 360 degrees

重復精度:±0.01mm

通訊方式:RS485/RS232

設備功率:220V單相/2KW/220Vsingle-phase/2KW

外形尺寸:L2100*W1250*H1700(mm)不含上料架/Material feeding rack not included

重量:2200KG

使用溫度:5-40 ℃

使用濕度:10-90%RH

環境要求:無腐蝕氣體/Non-corrosive gas

大理石一體化設計,確保設備框架的垂直度、平面度及平行度和精度:

XY軸采用直線電機,穩定高效;

RIGID CAM結構,實現高產能,高重復精度生產:

頂級進口壓力傳感器配置,實現壓力實時監控輸出壓力曲線,實施高品質生產;

多角度DD馬達配置,實現0.01度遞增,輸出最大的柔性生產能力;

采用高清CCD工業相機,實現實時位置校正插針功能;

配備全自動上料機構,實現在線作業方式;具有自動AOI功能,可檢測插針后的插針精度

配備二維碼識別功能,可直接對接MES系統。
