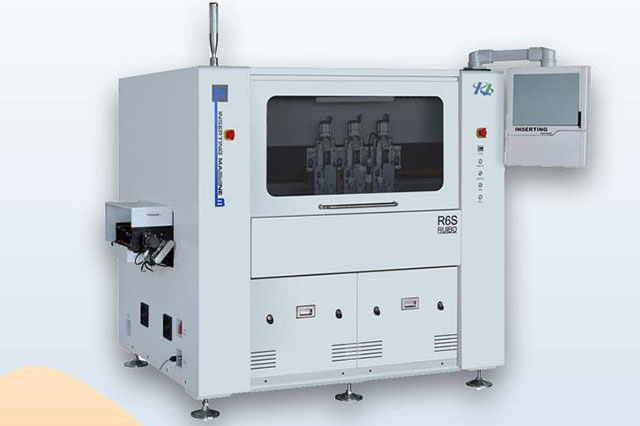

SU7汽車控制板Press Fit插針機


設備用于將卷裝的連帶金屬pin針自動切斷成單個針,通過同服系統帶動凸輪傳動機構自動準確高效地插PCB上,插針過程中,先進行相機位置校正,實時監控插入狀態,包括插入力、插入深等等,系統可靠,監控、綰程、診斷、操作功能完善,實現智能化生產。


大理石一體化設計,確保設備框架的垂直度、平面度及平行度和精度

XY軸采用伺服電機,穩定高效;

凸輪結構,實現高產能高重復精度生產

頂級進口壓力傳感器配置,實現壓力實時監控輸出壓力曲線,實施高品質生產

具有自動調節軌道寬度功能

具有自動調節PCB板厚度功能

配備二維碼識別功能,可直接對接MES系統


PCB尺寸/PCB dimension:max: 350*350mm

PCB傳送方向/PCB transmission direction:L-R; R-L

PCB支撐方式/PCB support mode:頂桿/Ejector pin

平臺速度/Platform speed:70m/min

插件方向/Pin direction:標配:90°遞增 選配:特殊角度/Standard:90°inc

插件速度/Pin speed:140-220PCS/min

通訊方式/Communication mode:RS485/RS232

PCB板安裝時間/PCBinstalaltion time:4S

來料方式/Material feeding way:卷料/Rolling

插裝頭數量/Numberofinsertion head:1~3個/1~3

孔位校正方式/Correction way of hole position:CCD高清工業相機視覺系統/CCDhigh-definition

控制系統/Controlsystem:工業電腦+顯示屏WVindows系統/Industrialcomput

設備尺寸/Dimension of device:2310*1560*1740(mm)

重復精度/Repetition accuracy:+0.01mm

設備框架材質/Material ofdevice frame:大理石/Marble

重量/Weight:1800KG

氣壓/Atmospheric pressure:0.5-0.7MPa

設備功率/Power of device:1500W

電源/Power source:AC220V 60HZ

使用溫度/Operating temperature:5-40度/5-40°C

使用濕度/Operating humidity:10-90%RH

環境要求/Environmentrequirement:無腐蝕氣體/Non-corrosive gas
