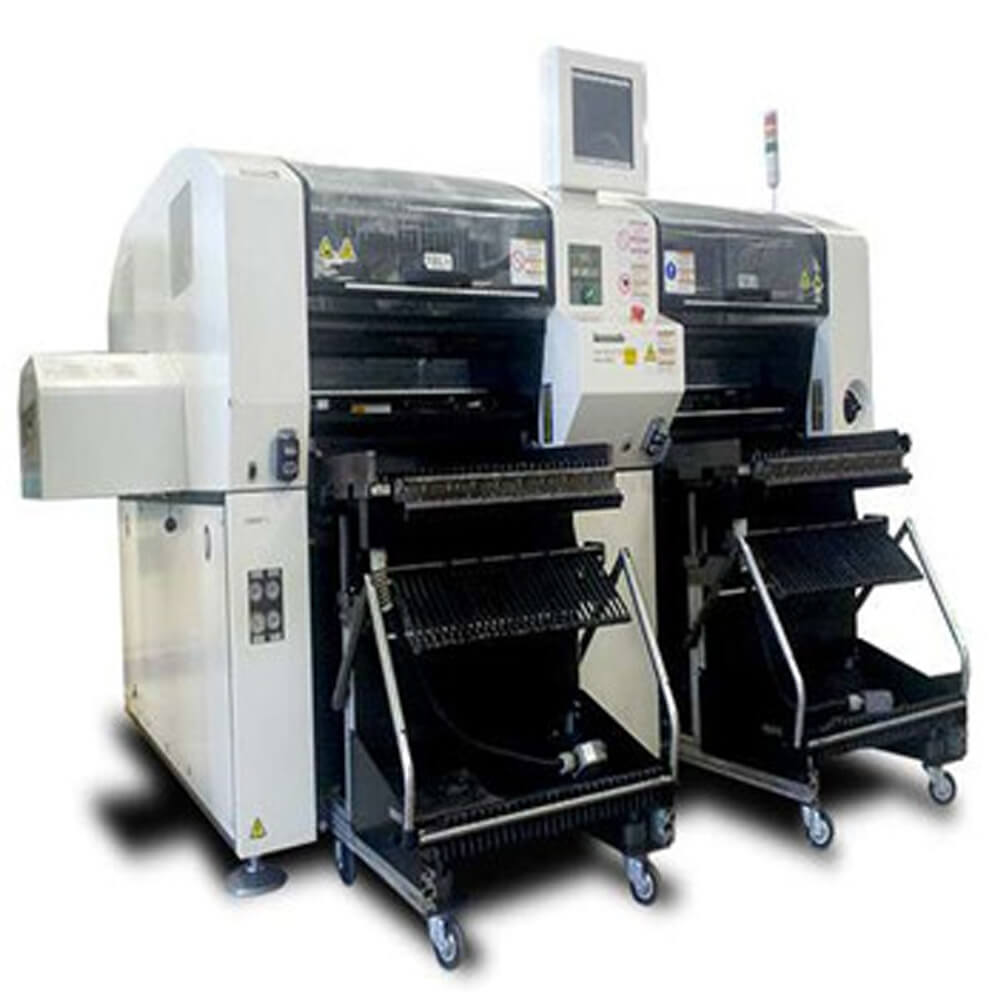

松下高速貼片機CM602
Panasonic 松下高速貼片機CM602是CM402升級版,沿用了CM402的原有模塊,新增12吸嘴高速頭和直接吸取式托盤,增加了原先8個吸嘴高速貼片頭的功能,再加上帶壓力控制功能的3吸嘴多功能頭,使其模塊組合方式多樣化,隨意組合搭配。
貼片機CM602高速版最高速度達到了CPH75000,單貼片頭速度達到CPH25000,面積生產性11,860cph/m2,最多品種數216種,是目前行業中其他設備所無法比擬的。
Panasonic 松下高速貼片機CM602核心特點:
一、頭部和運動臂梁采用新的設計和材料,輕重量,不輕易變形,在操作運行的過程中更穩定。
二、XY軸采用新的線形馬達,為CM602貼片機增強動力。
三、XY軸的運動高速低震動設計。
四、冷卻設計使得CM602線形馬達在高速運動的情況下比其他設備的線形馬達更快速有效的進行冷卻,確保馬達的運作效 率,提高其壽命。
五、7種料架就能夠?qū)?yīng)從8m-104mm所有編帶包裝元件,是目前行業內料架通用性最好,適用性最廣泛的設備。并且根據 客戶需求新增加了8mm的單料架。
六、運轉中料架交換,整體交換臺車設計,整體交換支撐銷設計等等能夠大大提高設備運轉效率和機種切換時間。
七、在提高生產效率的同時,在軟件,硬件,操作方面都沿用了CM402的成熟設計,確保了CM602與CM402的互換性。
基板尺寸:L50㎜×W50㎜~L510㎜×W460㎜
高速貼裝頭:12吸嘴(陶瓷)(白)
貼裝速度:0.036s/芯片(A-2型)
貼裝精度:±40μm/芯片(Cpk≧1)
元件尺寸:0402芯片~L12㎜×W12㎜
泛用貼裝頭:8吸嘴
貼裝速度:0.048s/芯片(A-0型)
貼裝精度:±40μm/芯片、±35μm/QFP□24㎜~□32㎜、±50μm/QFP﹤□24㎜(Cpk≧1)
元件尺寸:0603芯片~L32㎜×W32㎜
多功能貼裝頭:3吸嘴
貼裝速度:0.18s/QFP(B-0型)
貼裝精度:±35μm/QFP(Cpk≧1)
元件尺寸:0603芯片~L100㎜×W 90㎜
基板替換時間:0.9 s(基板長度240Cmm以下的最佳條件時)
空壓源:0.49MPa、170L/min(A.N.R)
電源:三相AC200V、4.0kVA
設備尺寸:W2350㎜×D2290㎜×H1430㎜
重量:3400kg
深圳市托普科實業有限公司主營SMT整線設備解決方案服務,松下貼片機NPM-D系列D3、D2、D3A、DX及CM系列CM貼片機租賃,貼片機配件批發、周邊設備、SPI、AOI、回流焊、上下板機、接駁臺、印刷機等設備銷售。
