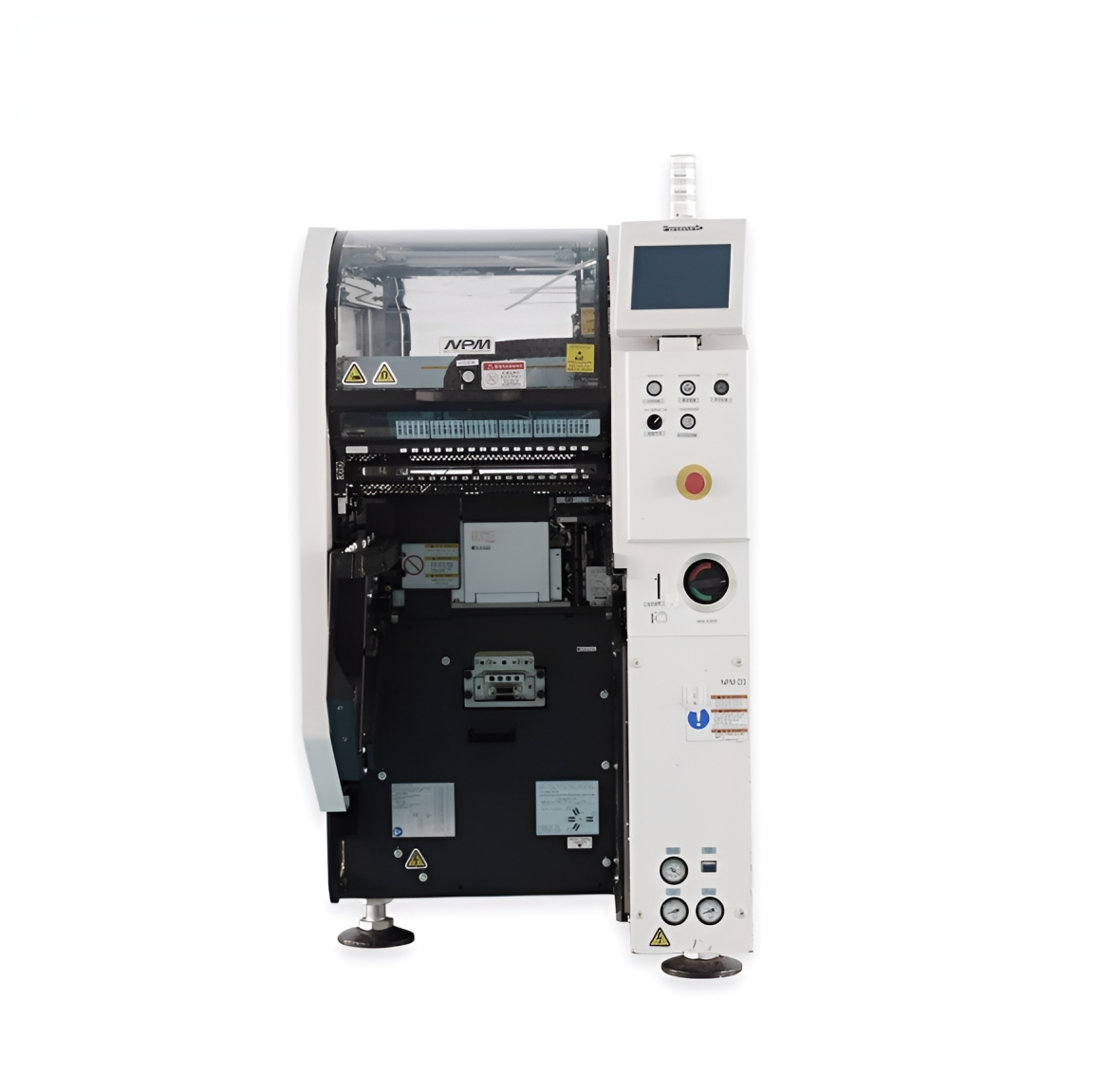

松下高速貼片機NPM-D3A


NPM-D3A貼片機采用輕量16吸嘴貼裝頭v3貼裝頭驅動部的驅動控制進化采用新吸附動作的計算方法。

核心特點:

一、NPM-D3A貼片機采用輕量16吸嘴貼裝頭V3

元件識別動作時同時驅動X-Y軸,通過選擇最佳路徑,從而提高貼裝速度。

二、采用新吸附動作的計算方法

改善微小元件的吸附計算方法,提高實效生產率。

三、貼裝頭驅動部的驅動控制進化

驅動控制的進化,縮短X-Z軸的移動時間,從而提高貼裝速度。

設備型號:NPM-D3A

基板尺寸*1:

雙軌式:L 50 × W50 ~ L 510 × W 300

單軌式:L 50 × W50 ~ L 510 × W 590

基板替換時間:

雙軌式:0s* *循環時間為3.6s以下時不能為0s。

單軌式:3.6 s* *選擇短型規格傳送帶時

電源:三相 AC 200, 220, 380, 400, 420, 480 V 2.7 kVA

空壓源*2:0.5 MPa, 100 L /min(A.N.R.)

設備尺寸*2:W832 × D 2652 *3 × H 1444 *4

重量:1 680 kg(只限主體:因選購件的構成而異。)

貼裝頭:輕量16吸嘴貼裝頭 V3(每貼裝頭)

高生產模式「ON」 高生產模式「ON」

最快速度:46 000 cph(0.078 s/芯片) 38000cph(0.095 s/芯片)

貼裝精度(Cpk≧1):±37μm/芯片 ±30μm/芯片(±25μm/芯片*5)

元件尺寸: 0402芯片*6 ? L6 × W6 × T3 03015*6*7/0402芯片*6?L6×W6×T3

元件供給:編帶 編帶寬:4 / 8 / 12 / 16 mm

Max. 68 品種(4、8 mm 編帶、小卷盤)


1∶由于基板傳送基準不同,不可與NPM(NM-EJM9B) 、NPM-W (NM-EJM2D)、NPM-W2(NEJM7D)雙軌規格直接連接。

*2:只限主體

*3:交換臺車安裝時D尺寸

*4:顯示器、信號塔、天頂風扇蓋除外。*5: 土25um貼裝對應是選購件。(指定條件)

*6: 03015/0402芯片,需要專用吸嘴和編帶供料器

*7:03015貼裝對應是選購件。(指定條件:貼裝精度±30um/芯片)
