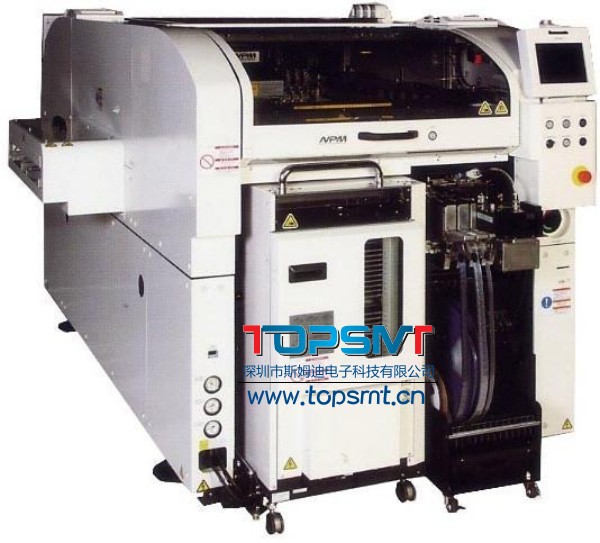

松下貼片機NPM-TT
松下貼片機NPM-TT產品參數：
機種名：NPM-TT
基板尺寸：
單軌式：L50mmxW50mm—L510mmxW590mm
雙軌式：L50mmxW50mm—L510mmxW300mm
基板替換時間
單軌式：4.0s（在基板反面沒有搭載元件時）
雙軌式：0ｓ**循環時間為4.0s以下時不能為0s。
電源：三相AC200,220,380,400,420,480V 2.5kVA
空壓源：0.5MPa.200L/min(A.N.R)
設備尺寸：W1300mm*2xD2798mm*3xH1444mm*4
重量：2560kg（只限主體：因選購件的構成而異。）
貼裝頭：8吸嘴貼裝頭（搭載2個貼裝頭時）
貼裝速度：36000cph(0.1s/芯片)
貼裝精度（Cpk≧1）：±40μm/芯片，±30μm/QFP 12mm?32mm，±50μm/QFP 12mm以下
元件尺寸：0402芯片*6~L32m*W32mm*T12mm
元件供給 編帶 編帶寬：8?56/72mm
貼裝頭：3吸嘴貼裝頭*5（搭載2個貼裝頭時）
貼裝速度：14400cph(0.25s/芯片) 11000cph(0.33s/QFP)）
貼裝精度（Cpk≧1）：±30μm/QFP
元件尺寸：0603芯片~L150mm*W25mm(對角152)*T28mm）
編帶寬：8?56/72/88/104mm
前后托盤供料器規格：Max,52連
前后交換臺車規格：Max,120連
8mm編帶、雙式編帶料架時（小卷盤）
元件供給 編帶：前后托盤供料器規格：Max.52連
前后交換臺車規格：Max.120連
8mm編帶、雙式編帶料架時（小卷盤）
桿狀：前后托盤供料器規格：Max.6連
前后交換臺車規格：Max.14連
托盤：Max.40枚（前側供給部：Max.20枚+后側供給部：Max.20枚）
松下貼片機NPM-TT機器特點：
一、基本規格
1、能夠選擇供給部的規格（能夠根據元件外形的品種數量選擇托盤供料器或者交換臺車）
2、貼裝頭（8吸嘴貼裝頭、3吸嘴貼裝頭）（可以選擇具有通用性的8吸嘴貼裝頭或者具有異型元件能力的3吸嘴貼裝頭）
3、交替實裝、獨立實裝對應（根據生產基板可以選擇最適當?shù)膶?shí)裝方式）
4、可以直接連接于NPM-D（通過直接連接NPM-D，可以構成同時實現高度單位面積生產率和通用性的生產線）
5、可對應APC系統（選購件）（從微細芯片到封裝芯片元件，為高品實裝做貢獻）
二、生產率
1、完全獨立實裝的高生產率（實現托盤元件的獨立裝。通過3吸嘴貼裝頭提高中型、大型元件實裝的速度。改善生產線整體的產量。）
2、支撐銷自動更換功能（選購件）（支撐銷的位置更換作業自動化，為實現不停機切換機種、省員工化、防止操作錯誤做貢獻。）
三、通用性
1、大型元件對應（可對應150*25mm的大型元件，通過分割識別也可對80mm的QFP元件。）
2、轉印單元（選購件）（在后部料架固定13站處搭載駝?dòng)眯娃D(zhuǎn)印單元*，可以進行PoP元件（編帶、托盤）等印實裝。）
3、料架自由配置（如果在同一工作臺內，可以自由配置料架。在生產的同時，可以交替配置元件，也可以在空料架槽處配置下一機種生產用的料架。）
