SMT貼片機是常用的一種貼放元件的設備，貼片機設備可以說是目前在整個的SMT生產中最為先進，并且發揮了很關鍵的作用。

貼片機是什么

在SMT生產線中，貼片機可謂是主要的設備，其實發展速度也是很快，從早期的低速貼片機到現在的光學貼片機，功能多樣具有柔性連接，可以滿足現代加工需求。今天，托普科實業小編就把貼片機的含義再重復一遍。



貼片機解釋一：

貼片機就是把單一電子貼片元件貼在PCB板子上的機器，它一般可分為高速機和泛用機，高速

機就是貼裝小元件，速度很快，泛用機就是貼裝比較大的元件嘍。它主要是通過PT或者其他的電

腦控制的，也就是說跟遠程控制的差不多，機器所有的操作都有電腦控制。



貼片機解釋二：

貼片機：又稱“SMT設備”、“貼裝機”、“表面貼裝系統”（Surface Mount System），在

生產線中，它配置在點膠機或絲網印刷機之后，是通過移動貼裝頭把表面貼裝元器件準確地放置

PCB焊盤上的一種設備。分為手動和全自動兩種。


概念：

全自動貼片機是用來實現高速、高精度地全自動地貼放元器件的設備，是整個SMT生產中最關鍵、最復雜的設備。貼片機是SMT的生產線中的主要設備，貼片機已從早期的低速機械貼片機發展為高速光學對中貼片機，并向多功能、柔性連接模塊化發展。

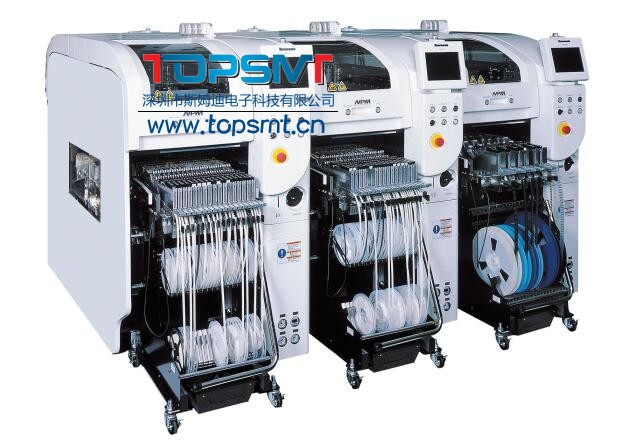

松下貼片機

生產貼片機廠家很多，則種類也較多。貼片機的分類如下：



按速度分：

中速貼片機

高速貼片機

超高速貼片機

特點：4萬片/h以上，采用旋轉式多頭系統。Assembleo-FCM型和FUJI-QP-132型貼片機均裝有16個貼片頭，其貼片速度分別達9.6萬片/h和12.7萬片/h。



按功能分：

高速/超高速貼片機

特點：主要以貼片式元件為主體，貼片器件品種不多。



多功能貼片機

特點：能貼裝大型器件和異型器件。



按方式分：

順序式貼片機

特點：它是按照順序?qū)⒃骷粋€一個貼到PCB上，通常見到的就是該類貼片機。



同時式貼片機

特點：使用放置圓柱式元件的專用料斗，一個動作就能將元件全部貼裝到PCB相應的焊盤上。產品更換時，所有料斗全部更換，已很少使用。



同時在線式貼片機

特點：由多個貼片頭組合而成，依次同時對一塊PCB貼片，assembleon-FCM就是該類。



自動化分：

全自動機電一體化貼片機

特點：大部分貼片機就是該類。



手動式貼片機

特點：手動貼片頭安裝在Y軸頭部，X、Y、e定位可以靠人手的移動和旋轉來校正位置。主要用于新產品開發，具有價廉的優點。
