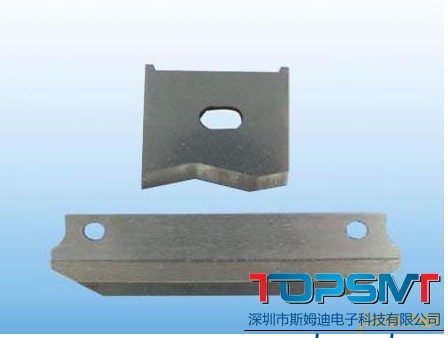

SMT貼片機切刀使用一段時間后就需要更換，西門子貼片機切刀的更換方法和注意事項

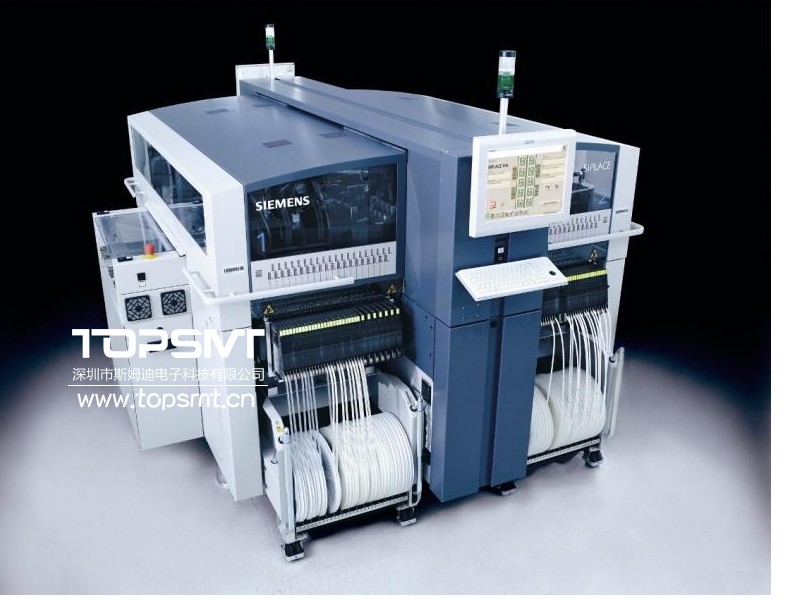

西門子貼片機



一、更換同型號西門子貼片機切刀的步驟：


1、首先要回到原點，將Feeder carriage移到等待位置, 然后再將“HEAD SERVO”打到OFF。

2、使用手動柄將頭轉到CT25°，之后再關氣。

3、松掉固定塊以及調整塊的螺絲,，然后可以先取下固定側的切刀,之后再取下移動側的切刀。

4、重新安裝切刀了之后, 建議旋轉切刀左邊的調整螺絲, 然后再使用手上下的移動切刀, 這樣才能夠切斷紙片,不過千萬不能太緊，另外還需要保證切刀的重合最短處是1mm。

5、鎖緊貼片機的固定塊以及調整塊的螺絲。

6、使用手動柄將頭部轉回到原點、然后再重新的打開氣源，這樣也就能夠重回原點。



二、更換不同型號的西門子貼片機切刀的步驟：


更換不同型號的西門子貼片機切刀和同型號切刀的方法基本一致,不過這個過程中，我們需要注意幾點：


1、一定要保證貼片機的切刀是在張開的狀態,然后再檢查料帶進入到寬度，以及是否是合適的。

2、首先先使用手上下的移動西門子貼片機切刀, 之后再檢查切刀的運行軌跡是否是合適的。

3、調整切刀進，這樣就能夠推動連桿長,從而讓他能夠滿足以上2 、3項的條件。

4、等到連桿長度調整了之后, 西門子貼片機的切刀就必須要做相應的調整，通常來說，保持在O.5-1mm的距離為宜。
