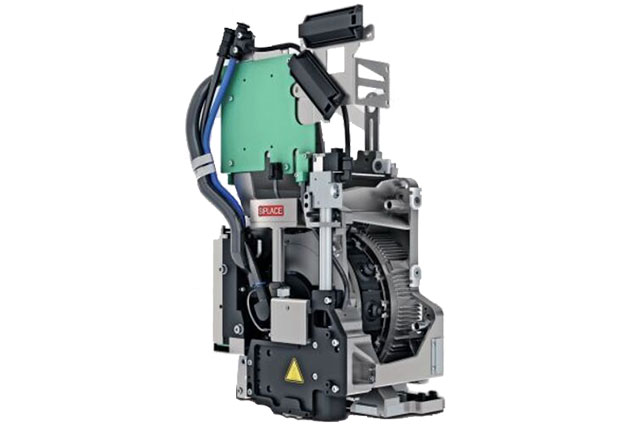

西門子貼片機SIPLACE MultiStar CPP貼片頭結合了高貼片性能和高靈活性這兩個原本相互對立的特性 。在處理最小到 27 mm x 27 mm 的小元件時，MultiStar 采用 “ 收集 & 貼片 ” 方法來確保更高的貼片性能。在這種情況下，可以使用集成的元件相機對元件進行光學對中。在處理最大到 50 mm x 40 mm 的大型元件時，貼片頭按照 “ 拾取貼片 ” 原理工作，此時可以使用靜止相機對元件進行光學對中。

C&P 和 P&P 這種貼片原理的組合是 MultiStar 這一名稱的由來。此外，它還被稱為 CPP 貼片頭。


CPP 貼片頭的 12 個段位器可按星型排列。高轉矩馬達會讓星型繞水平軸 （又稱星型軸）旋轉。


每個段位器都有自己的 DP 驅動裝置用于旋轉吸嘴。因而，單貼片頭工作站上的吸嘴不用事先旋轉到正確位置。這些吸嘴能在任意時間相互獨立的旋轉到它們的貼片位置。


每個段位器都有一個獨立的真空發生器。這樣可極大地減少真空和吹氣壓力之間的切換時間。除此之外，它還可以在保持電路中對每個獨立吸嘴進行真空檢查。


段位器的 Z 驅動裝置 使用了帶有線性行程測量系統的線性馬達，因此，它非常精確。在拾取 / 貼片位置， Z 驅動裝置使段位器上下垂直運動。


與所有其他 SIPLACE 收集貼片頭一樣，數字元件相機已被集成到了貼片頭中。如此一來，就不再有因元件光學對中而導致的額外行程，從而提高了處理速度。


貼片頭底部的元件傳感器可測量處于拾取 / 貼片位置的元件。Z 軸每次移動時，可以在吸嘴尖端執行測量，確定吸嘴上是否有元件以及該元件的具體高度。


CPP 貼片頭可以被安裝到貼片頭支座的兩個不同位置上。

位于頂部裝配位置的 MultiStar 貼片頭在此位置，可以處理尺寸不超過 50 mm x 40 mm，高度不超過 11.5 mm 的所有元件。

位于底部裝配位置的 MultiStar 貼片頭在此位置，CPP 貼片頭可貼裝的元件尺寸最大為 27 mm x 27 mm，元件高度最高為 6 mm，使用 “ 收集 & 貼片 ” 的方法。
