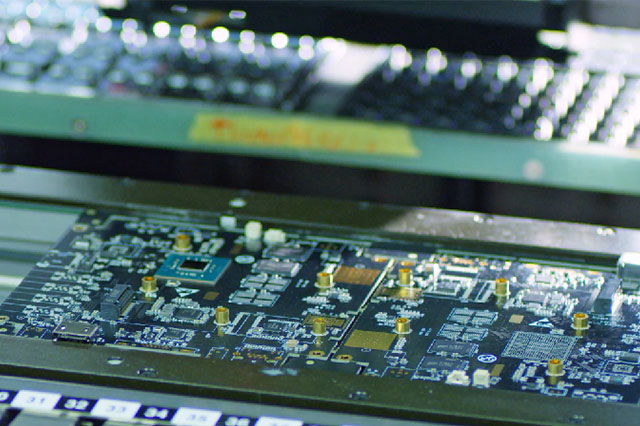

PCB貼片生產線是現代電子制造中的關鍵環節，主要用于將表面貼裝元件（SMD）精確地貼裝到印刷電路板（PCB）上。以下是PCB貼片生產線的主要設備及其功能：

1. 錫膏印刷機

功能：將錫膏通過鋼網精確印刷到PCB的焊盤上。

關鍵部件：鋼網、刮刀、視覺對位系統。

作用：確保錫膏均勻分布在焊盤上，為后續貼片和焊接提供基礎。


2. 貼片機

功能：將SMD元件從供料器拾取并精確貼裝到PCB上。

類型：高速貼片機（適用于小元件）、多功能貼片機（適用于大元件或異形元件）。

關鍵部件：吸嘴、供料器、視覺對位系統。

作用：實現高精度、高效率的元件貼裝。


3. 回流焊爐

功能：通過加熱熔化錫膏，使元件與PCB焊盤形成可靠的電氣連接。

關鍵部件：加熱區、冷卻區、溫控系統。

作用：完成焊接過程，確保焊點質量。


4. AOI（自動光學檢測）設備

功能：通過光學成像技術檢測PCB上的焊接和貼裝質量。

關鍵部件：高分辨率攝像頭、光源、圖像處理軟件。

作用：發現焊接缺陷、元件錯位等問題，提升產品良率。


5. X射線檢測設備

功能：檢測BGA、QFN等隱藏焊點的焊接質量。

關鍵部件：X射線發生器、探測器、圖像處理系統。

作用：確保隱藏焊點的可靠性。


6. 清洗設備

功能：清洗焊接后的PCB，去除殘留的錫膏和助焊劑。

類型：水洗設備、超聲波清洗設備。

作用：提高PCB的清潔度和可靠性。


7. 分板機

功能：將拼板PCB分割成單個PCB。

類型：銑刀式分板機、激光分板機。

作用：提高生產效率，減少人工操作。


8. 返修工作站

功能：對檢測出的不良焊點或元件進行返修。

關鍵部件：熱風槍、加熱臺、顯微鏡。

作用：修復缺陷，減少廢品率。


9. 供料器

功能：為貼片機提供元件。

類型：帶式供料器、盤式供料器、管式供料器。

作用：確保元件穩定供應，提升貼片效率。


10. 傳送系統

功能：在各設備間傳送PCB。

類型：皮帶傳送、軌道傳送。

作用：實現自動化生產，減少人工干預。


11. SPI（錫膏檢測儀）

功能：檢測錫膏印刷的質量。

關鍵部件：3D掃描儀、圖像處理系統。

作用：確保錫膏印刷的精度，減少后續焊接問題。


12. 冷卻系統

功能：在回流焊后快速冷卻PCB，防止熱損傷。

關鍵部件：風扇、冷卻通道。

作用：提高焊接質量和生產效率。


PCB貼片生產線由多種設備組成，每個設備在制造過程中都起著關鍵作用。從錫膏印刷到最終檢測，這些設備協同工作，確保PCB的高質量和高效率生產。隨著技術進步，這些設備也在不斷升級，以滿足更高的生產需求。
