SMT貼片機工作中,貼片機的吸嘴的工藝和完好性會對貼片機的性能起到重要影響。貼片機吸嘴作為貼片機的重要部件之一,我們有必要對它做好日常的維護與保養。為確保貼片機的吸嘴在工作前是完好的,我們平時使用中該如何做好貼片機的吸嘴保養工作呢?

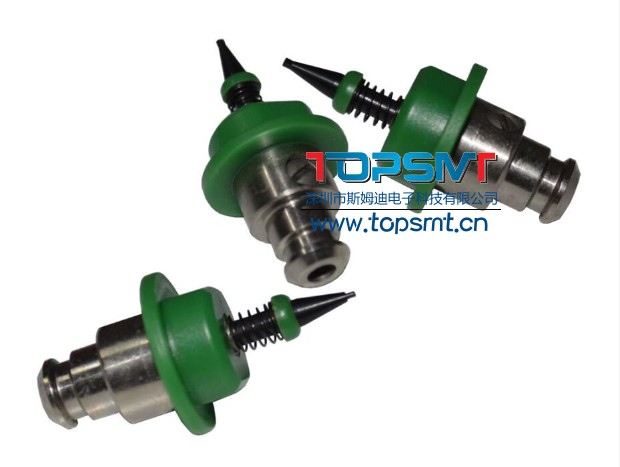

貼片機吸嘴

本文適用于松下貼片機吸嘴,富士貼片機吸嘴,西門子貼片機吸嘴,JUKI貼片機吸嘴,雅馬哈貼片機吸嘴,三星貼片機吸嘴等同理;



1SMT吸嘴表面用無塵布擦灰;

2、小孔徑吸嘴可以用細鋼絲通一下、再用汽槍吹;

3、吸嘴表面不能用酒精等腐蝕性溶液浸泡、否則會使表面脫落;

4、HOLDER用棉棒擦腔體、不可捅壞濾網;

5、HOLDER爪牙定期加專用油脂;

6、根據生產最好定期保養、平時做好其它維護



下面我們將舉例講解:



型號:松下貼片機CM602吸嘴/松下貼片機CM212吸嘴/松下貼片機MSH3吸嘴



松下貼片機CM602/CM212吸嘴保養:



松下CM602/CM212吸嘴NOZZLE按照系列順序保養:



1、捅針清潔吸嘴桿;

2、擦拭反光板;

3、檢查吸嘴桿有無變形

4、氣槍吹吸嘴桿。

5、裝入機器檢查真空值為CM602小于-85 OK. CM212小于-65OK.

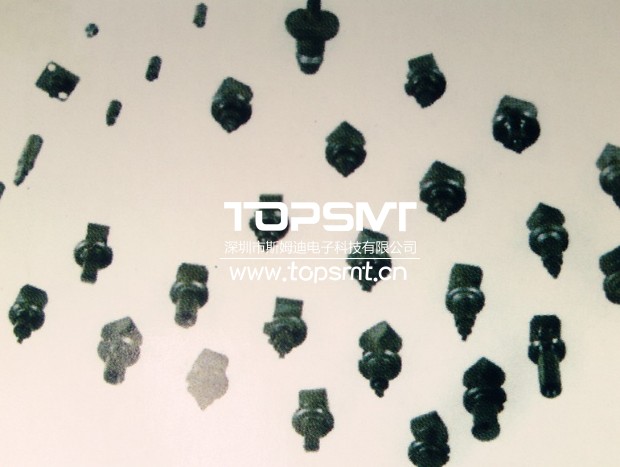

SMT貼片機吸嘴

松下貼片機MSH3吸嘴NOZZLE按照如下順序保養:



1、將吸嘴放入酒精盒中浸泡約10min

2、用捅針清潔吸嘴桿

3、氣槍吹吸嘴桿

4、目視檢查吸嘴桿內無堵塞為OK.



SMT貼片機吸嘴日常保養操作說明講解就這么多了,希望對大家有所幫助。
