為了SMT生產線效率與效益提升，貼片機的配備，還有管理與保養，我們都要細致的了解并運用好，今天，托普科實業的小編就跟大家來聊聊貼片機的一些配備，和管理與保養內容。

貼片機的其他配備和管理保養

一、過濾器

過濾器在貼裝過程中起到壓縮及濾壓的作用，保證空縮氣體的清潔，若過濾器上有污損，則過濾效果不佳，會影響吸嘴的吸力，從而直接影響貼片效果。在維護設備時，工養成定期更換過濾器的習慣，一般一月更換一次，屬于消耗配件。因此要有一定數量的備件。



二、反射帽及反射板

反射板用于對元件電極和元件尺寸與吸嘴號進行檢測。當在貼片過程中出現以上三種識別不良時，就要對反射板及反射帽進行檢查或更換。



三、傳送帶

傳送帶用于貼裝產品的傳送。傳送帶在長期使用過程中會出現磨損現象，磨損到一定程度時會斷裂。最少需要備一份，對于一些經常磨損得比較嚴重的部位可能有兩份。

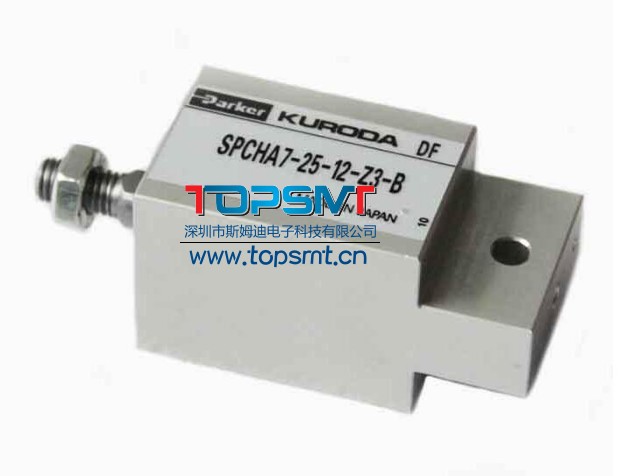

四、氣缸

氣缸在貼片機中一般與電磁閥結合使用，起著升降及止動的作用。在貼片機的機構里，氣缸運用非常廣泛，比如貼片頭上使用的氣缸可以對貼片頭是不是使用進行設置，進行止動作用；貼片工作臺的上升及下降，氣缸根據電磁閥的信號進行伸縮使工作臺上升與下降。



氣缸使用過程中會有磨損及灰塵的進入，應該定時進行檢查，一旦發現問題馬上處理，如果由于壓縮空氣不清潔造成汽缸伸縮不靈活或不到位，就要進行馬上進行清洗了，如果漏氣，就可能密封圈老化，則要更換密封圈，如果由于活塞磨損，那么就要更換氣缸了。

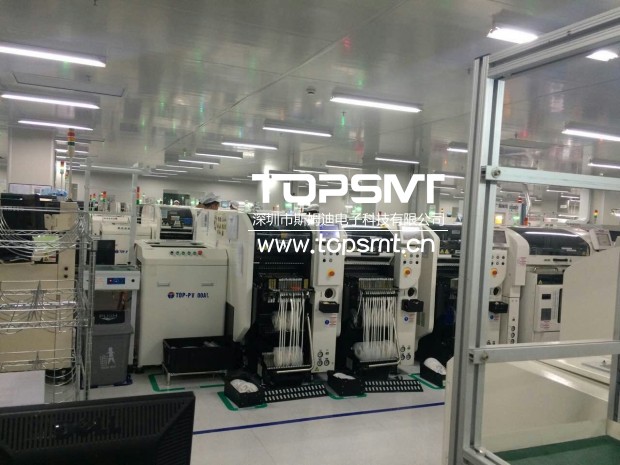

貼片機的其他配備和管理保養

五、軸承

軸承起到兩個方面的作用。



1、限位，軸承限位是指被固定軸只能實現轉動，而不能進行軸向與徑向的移動；

2、支撐，支撐是指承擔軸的徑向載荷。軸承按功能分為滾動軸向心軸承、球軸承與止推軸承等。

軸承是貼片機結構中運用廣泛的標準件，它要求運轉平穩，若長時間運行，就會出現磨損，要定時進行檢查，發現軸承有徑向竄動，影響設備的正常運行的，要進行馬上更換。如貼片機中使用的關節軸承與滾動軸承等。



六、同步帶

同步帶是由一根表面設有等間距齒形的環行帶和具有相應吻合的輪所組成。它綜合了帶傳動、鏈傳動及齒輪傳動各自的優點。當工作時，通過帶齒與輪的齒槽相嚙合來傳遞動力。同步帶傳動具有準確的傳動比，可獲得恒定的速比，無滑差，噪聲小，傳動平穩，能吸振，傳動比范圍大，一般可達1比10，允許線速度可達50m／s，傳遞功率從幾瓦至千瓦。傳動效率較高，一般可達百份之98，結構緊湊，適宜于多軸傳動，無污染，不需潤滑，因此可在不允許有污染及工作環境較為惡劣的場所下正常工作。



關于貼片機的一些配備，和管理與保養內容就講解到這里了，托普科實業提醒：選擇SMT相關設備一定要找有實力的企業，深圳托普科實業有限公司是一家專業的SMT/AI設備供應商，公司專注于提供SMT/AI設備、零件、服務及解決方案，如需要更多SMT整線解決方案的詳細信息請關注我們的微信公眾號：smt貼片機
