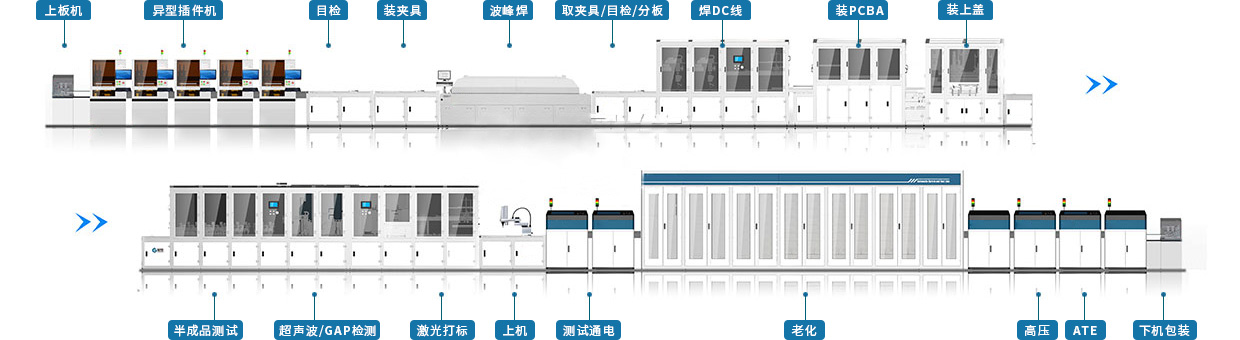

SMT的全稱是Surface mount technology，中文意思為表面貼裝技術，SMT設備是指用于SMT加工過程需使用的機器或設備，不同廠家根據自身實力規模以及客戶要求，配置不同的SMT生產線，可分為半自動SMT生產線和全自動SMT生產線，每條SMT生產線的機器設備不盡相同，但以下這些SMT設備是一條比較完整豐富的配置線。


上板機：PCB板子放在架子內自動送板到吸板機

吸板機：吸取PCB放置于軌道上，傳送到錫膏印刷機

錫膏印刷機：將錫膏或貼片膠準確地漏印到PCB的焊盤上，為元器件貼裝做好準備。用于SMT的印刷機大致分為三種：手動印刷機、半自動印刷機和全自動印刷機。

SPI：SPI是Solder Paste Inspection的簡稱，中文叫錫膏檢查機，主要用于檢測錫膏印刷機印刷PCB板的品質，檢測錫膏印刷的厚度、平整度、印刷面積等。

貼片機：利用設備編輯好的程序?qū)⒃?zhǔn)確安裝到印刷線路板的固定位置上，貼片機可分高速貼片機和多功能貼片機，高速貼片機一般用于貼裝小的chip元件，多功能乏用貼片機主要貼裝卷狀、盤狀或管狀的大元件或異性元件，特點是貼裝精確度高、但貼裝速度不如高速機。

接駁臺：傳送PCB板的裝置。

回流焊：位于SMT生產線中貼片機的后面，提供一種加熱環境，將焊盤上的焊錫膏熔化，使表面貼裝元器件與PCB焊盤通過焊膏合金牢固地結合在一起。

下板機：通過傳輸軌道，自動收PCBA。

AOI：自動光學辨識系統,是英文(Auto Optical Inspection)的縮寫，國內叫做自動光學檢測儀，現在已經普遍應用在電子行業的電路板組裝生產線的外觀檢查并取代以往的人工目檢。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器把缺陷顯示/標示出來，供維修人員修整。

X-RAY：主要用于檢測各類工業元器件、電子元件、電路內部的貼裝品質。
