貼片機拋料原因有哪些,解決方法及分析處理
發布時間:2024-02-23 14:15:03 分類: 新聞中心 瀏覽量:61

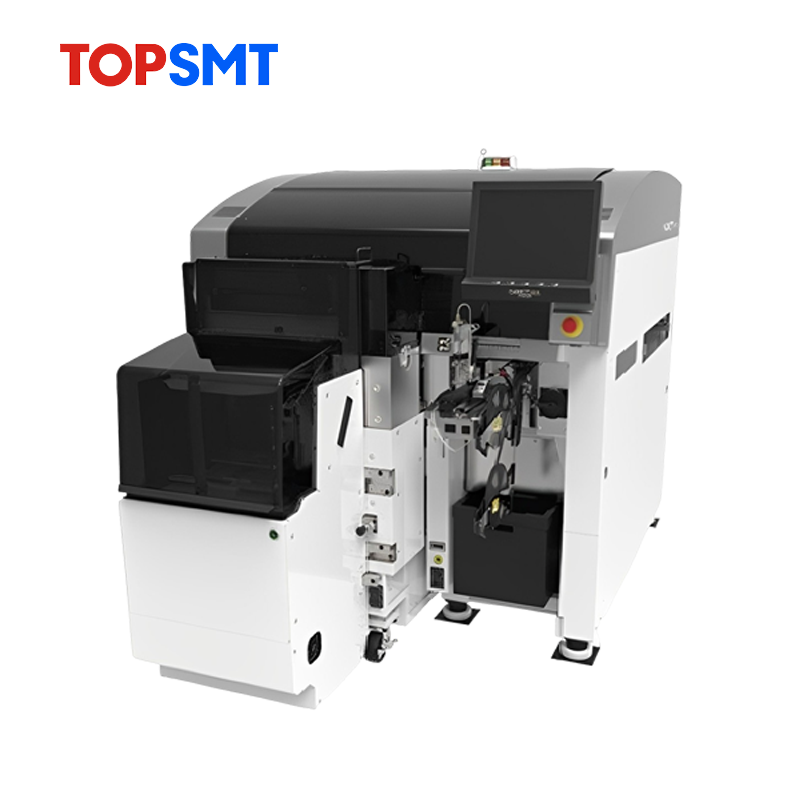

貼片機作為SMT貼片加工廠的核心設備,其穩定性和效率對于生產產能和成本控制具有重要影響。除了貼片速度,貼片機拋料問題也是影響其效率和產能的關鍵因素。貼片機拋料是指貼片機在吸取電子元件時出現失敗或貼裝位置偏差,導致元件被自動剔除。下面將詳細分析貼片機拋料的原因及相應的解決方法。
1. 真空氣壓不足:真空氣壓不足或氣壓管道泄露會導致吸盤吸取元件時氣壓不足,造成吸取不成功或吸取后掉落的情況。解決此類問題的方法是及時修復氣壓管道,清理氣路,確保氣壓在標準范圍內。
2. 吸盤破損或有臟物:吸盤是貼片機吸取元件的關鍵部件,如果吸盤破損或有贓物,會導致吸取失敗或貼裝位置偏移,影響貼裝的精度和質量。解決此類問題的方法是定期清理吸盤贓物,檢查吸盤是否破損并及時更換。
3. 取料位置不正或取料高度不正確:取料位置偏離電子元件的中心位置或取料高度過高或過低,都會導致元件被識別系統識別為無效料而被自動剔除。解決此類問題的方法是調整取料位置,確保取料位置在元件中心,并根據電子元件的特性調整取料高度。
4. 識別視覺系統損壞:元件識別相機的視覺鏡頭有贓物、識別光源選擇不當或識別系統損壞等情況都會干擾識別系統的正常工作,導致拋料率升高。解決此類問題的方法是清潔擦拭識別系統的表面,調整識別光源的強度和灰度,修復或更換識別系統。
5. 吸嘴損壞或有臟物、吸嘴氣壓不足:吸嘴變形、堵塞、損壞或氣壓不足都會影響吸盤吸取元件的效果,導致吸取失敗或貼裝位置不正而拋料。解決此類問題的方法是及時更換吸嘴,清理吸嘴贓物,確保吸嘴氣壓在標準范圍內。
貼片機拋料的原因主要包括真空氣壓不足、吸盤破損或有臟物、取料位置不正或取料高度不正確、識別視覺系統損壞以及吸嘴損壞或有臟物、吸嘴氣壓不足等方面。為了解決這些問題,需要采取相應的措施進行修復和調整,以提高貼片機的穩定性和效率。
